P. VALLEY -18

主翼と胴体の間にエンジンの排気オイルの流入を防止するため、シリコンボンドを使って隙間を埋めるシーリングを施工しました。
主翼にラップを貼り、胴体にシリコンボンドを塗布したあと主翼を胴体に固定します。
1日程度経過したあとに主翼を外し、はみ出ている部分を切り落として完了。




赤矢印の部分がシリコンボンドの胴体内側にはみ出た部分で、胴体外側にはみ出た部分は切り落としています。
ここに主翼を装着することで隙間が無くなり、エンジンからの排気オイルの流入を防ぎます。


.

P. VALLEY -17

胴体内のサーボ取り付け用サーボベッドは、ラジコン技術に記載されている図面をコピーし、使用するサーボとスイッチに合わせて寸法を決めています。
サーボベッドの製作でエレベーターとラダーサーボ用サーボベッドは前後に2分割した構造で前側にスロットルサーボとスイッチを取り付ける構造となります。
スイッチを内蔵にしてスイッチレバーを取り付けて胴体外に出し、押してON、引いてOFFにします。
バッテリーは重心の関係で燃料タンクの後ろに配置し、ヒノキ材で固定します。

今回搭載したメカ類は下記の製品です。
全サーボ・・・・・・・・・・・ CORONA DS-329MG

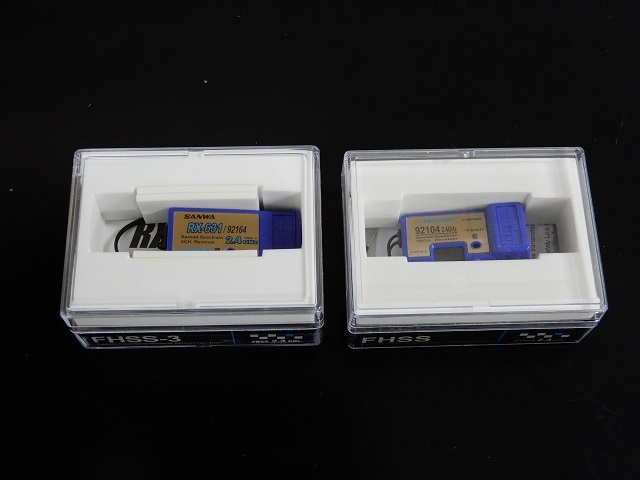

受信機・・・・・・・・・・・・ SANWA RX-631

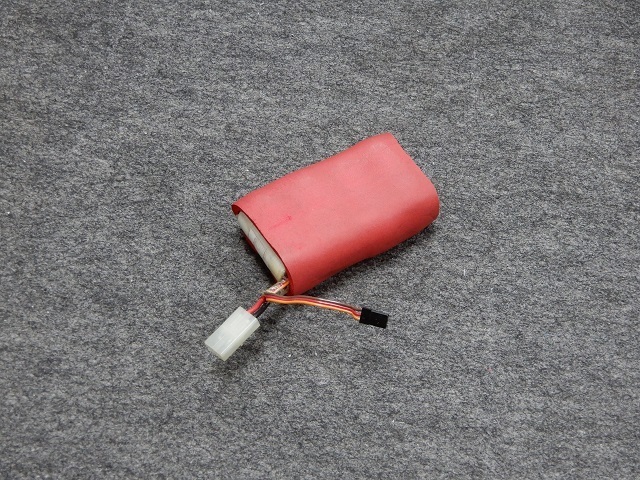

受信機用バッテリー・・・・・・ LiFeバッテリー KKHOBBY 6.6V 850mA

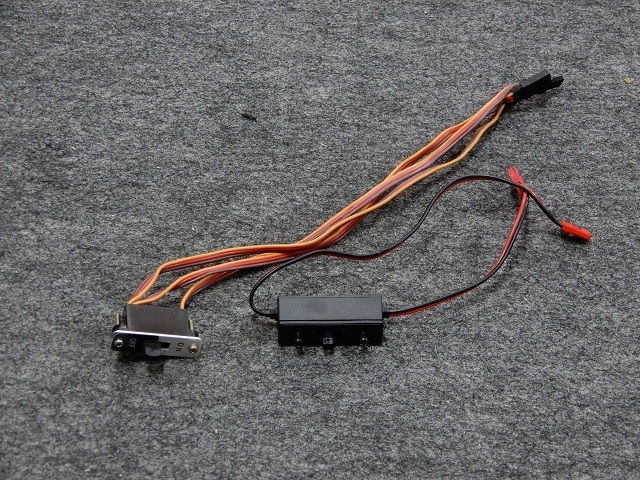

受信機用電子スイッチ・・・・・ フタバハイブリッドESW-1J
ロッドアジャスター・・・・・・ テトラ ロッドアジャスターML
ピアノ線・・・・・・・・・・・ テトラ ピアノ線　1.2ｘ500




主翼のエルロンサーボは70年代風に1サーボ仕様にしています。




主翼スパーを重心としていますが重心位置を合わせるため、エンジン下に210gのオモリが必要でした。
アルミホイール用のバランスウェイトを使用して貼り付けています。

重量を測定してみると
主翼 　638g
胴体 1478g
合計 2,116g
目標が1,900g以内だったのでかなりオーバーしましたが、重心位置合わせの210gを差し引くと1,906gなので、
バランスウェイト分が超過したようです。
カバーリングのフィルムに軽量タイプを使用すれば、もう少し軽くなったかもしれないですね。





これで完成しましたがエンジンの慣らしが必要なので、YFC飛行場で慣らし運転を行います。



.

P. VALLEY -16

風防を取り付け、パイロットの搭乗。




ENYA 36-4C AL-CHRO TN エンジンの搭載
プロペラはAPC 11×6
スピンナーに加工が必要だったのと、スピンナーを取り付けた事によりプロペラ取付け用ダブルナットが掛からないため、プロペラワッシャーを他のエンジンのパーツに変更して解決。




エンジンブリーザーからの排出パイプは胴体下へ

.

P. VALLEY -15

「 P.VALLEY 1500L 」のフィルム貼りを行いました。

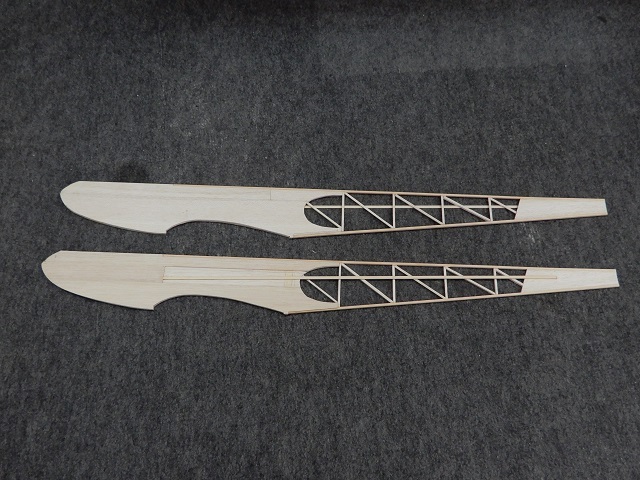

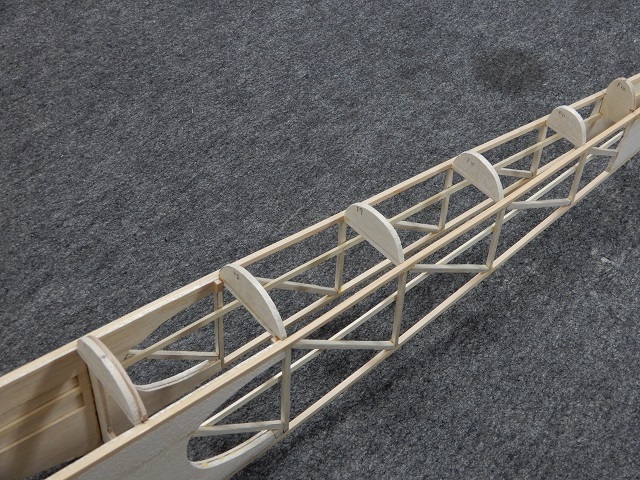

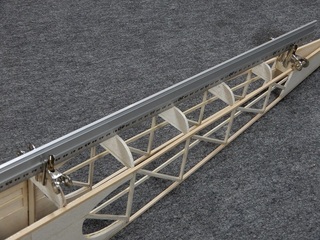

この機体の特徴であるトラス構造がわかるように、透かしタイプのホワイトフィルムを使用。


風防とパイロット人形はこのあとに取り付けます。

ラジコン・エアクラフト・テクニックの高橋さんのカラーリングを参考にアレンジして、各々のフィルムを貼っています。

高橋さんのホームページ

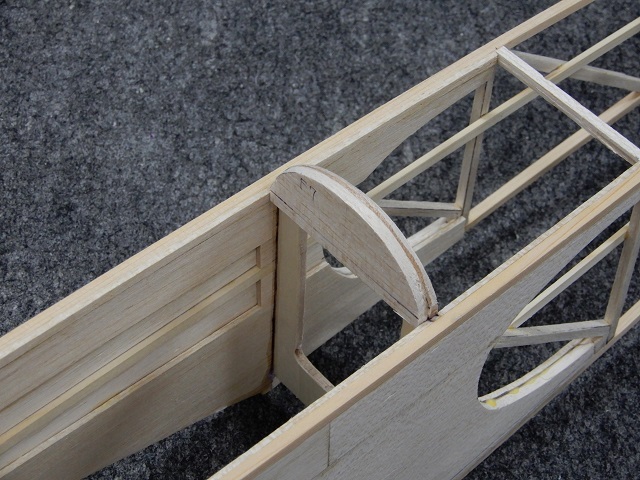

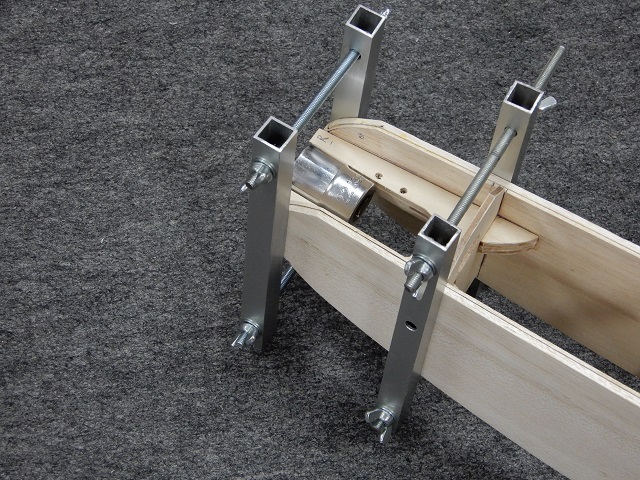

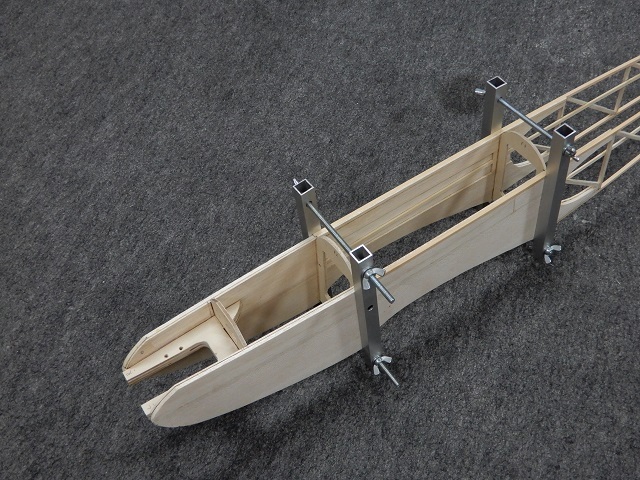

「P.VALLEY」（製作編）

エンジン、サーボ＆リンケージ、受信機、バッテリーを搭載すれば飛行可能となります。

.

アミーゴ50 2号機 -7

80mmのカーボンテールローター



樹脂製80mm        カーボン製80mm        樹脂製95mm
樹脂製95mmでは上空でテールのハンチングが発生し、樹脂製80mmに変更したことでテールのハンチングは発生しなくなったので、Tさんのお勧めでカーボンテールローターを入手。




機体に取り付けた状態。
実際に飛行させてテールピッチの再調整とジャイロ感度の再調整を行うことになりますね。




.

アミーゴ50 2号機 -6

（画像は初飛行時のものです）

テールローター交換に伴うハンチング発生有無の確認
ジャイロ感度の設定
ホバリングまでの地離れスロットルカーブ＆ピッチカーブ調整

これらを行うためYFC飛行場に来ましたが、ハンチング確認とジャイロ感度設定で1タンク、スロットルカーブ＆ピッチカーブ設定で1タンク使い、外気温が低く寒すぎるので早々に終了。

テールローターを95mmから80mmに変更したことでハンチングは出なくなりましたが、ジャイロ感度を上げても効かないので、サーボホーンのボール位置を前回の位置に戻すことでジャイロ感度が正常になりました。

ホバリングまでの地離れ調整はスロットルカーブ＆ピッチカーブの変更で希望する状態に近くなりました。

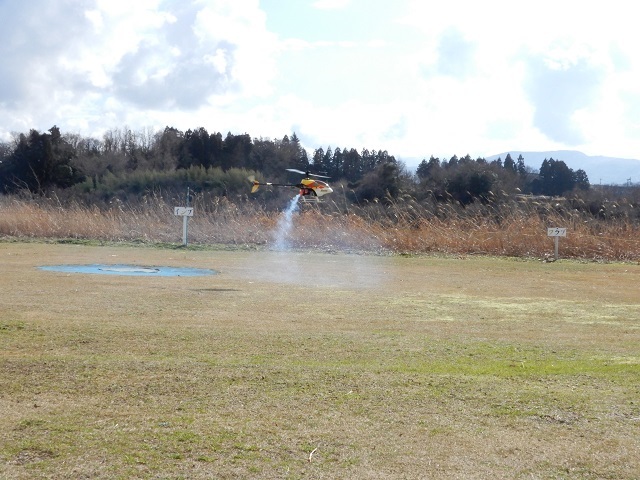

そのままアイドルアップ1で上空フライトさせてジャイロ感度を調整し、頭上ループを行ってみるとかなり大きな円を描くためパワーに余裕があります。
ピッチカーブも良さげなので調整不要のままアイドルアップ1からノーマル戻しを何度か繰り返し、テールハンチングの起きないことを確認。

上空のジャイロ感度をもう少し上げても良いような感じがしたところで燃料が無くなり終了。
もう2タンクほど調整したかったものの寒すぎたので帰路につきました。
YFC会長も来られましたがアミーゴ50を1タンク調整したところで寒くて終了でした。

アミーゴ50 2号機のセッティング、年内で終わらせたい・・・



.

アミーゴ50 2号機 -5

エンジンのスロー回転確認
YFC飛行場でバルブの位置調整を行ったものの、カブリ気味になる為、再度分解するとまたズレた状態となっており、再び位置調整を行いました。




赤矢印のバルブが青矢印の中に入るのですが、赤矢印バルブの先端の切り欠きが青矢印キャブレターローター奥の凸部に嵌まることで正常な燃料調節が行われ、スロー調整が可能となります。
今回バルブの切り欠きがローターの凸部に嵌っておらず燃料が絞り切れずにカブリ気味となったのです。
切り欠きが凸部に嵌るように位置調整してエンジン始動すると、ようやくスロー回転が続くようになりました。

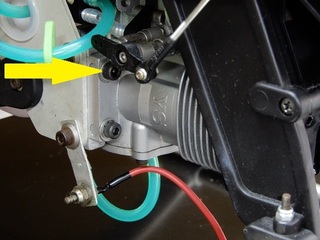

その状態からアイドル調整ネジ7(緑矢印)を左に回してバルブを開けていくとスロー回転が甘めながら安定したスロー回転が続いたので、アイドル調整バルブの位置設定は終了です。



YFC飛行場にて初飛行準備。
エンジン始動するとアイドル調整バルブの位置が正常になったことで安定したアイドリングが続き、そのままホバリングを行うことが出来ました。
メインローターのトラッキング調整とテールローターのピッチ調整を行ってホバリング調整終了。
その後メインニードルの確認でホバリングからフルスロットルを与えると、メインローターの高回転と同時にカン高い排気音が発生し、スロットルを閉じても回転の収まりが遅く、ニードルの絞りすぎになっています。
メインニードルを1/2回転開けて再度フルスロットルにすると、ほとんど変化がないまま焼けている感じです。
さらに1/2回転開けても変化が無く、もう1/2開けてもほとんど変化が得られませんでした。
トータルでメインニードルを3回転開けたにも関わらず、明らかに燃料不足です。




Tさんから「燃料フィルターが原因じゃないの？」と言われ、フィルターを外して息を吹き込むと、スムーズに流れずかなりの抵抗を感じました。
Tさん曰く「このフィルターってあまり評判良くなかったよねぇ」と言われ、別のフィルターに交換することになりました。




YFC会長から新品のテトラフィルターを提供して頂いて交換し、ホバリングからフルスロットルを与えると、かなり甘い状態となり燃料がスムーズに流れているのが判りました。
う〜ん、古い燃料フィルターは使っちゃいかんな！




何度かフルスロットルを行いメインニードルを適度な位置に調整しましたが、テールのハンチングが収まらず、取り付けたテールローターが長すぎたようです。
テールローターを95mmから80mmに変更。
次回の飛行でハンチングが収まれば、カーボンローターを取り寄せて交換ですね。



.

アミーゴ50 2号機 -4

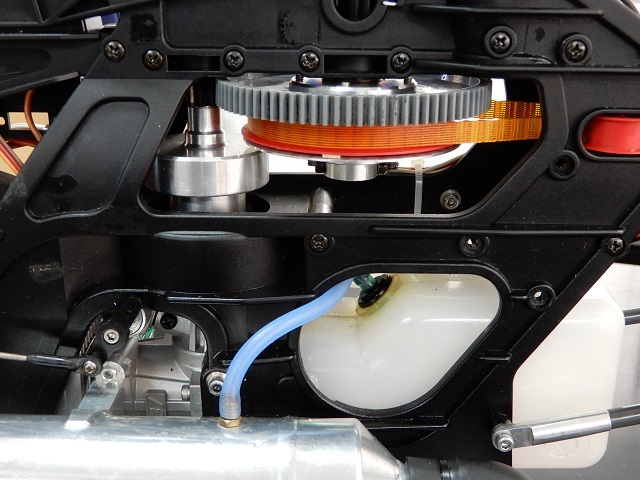

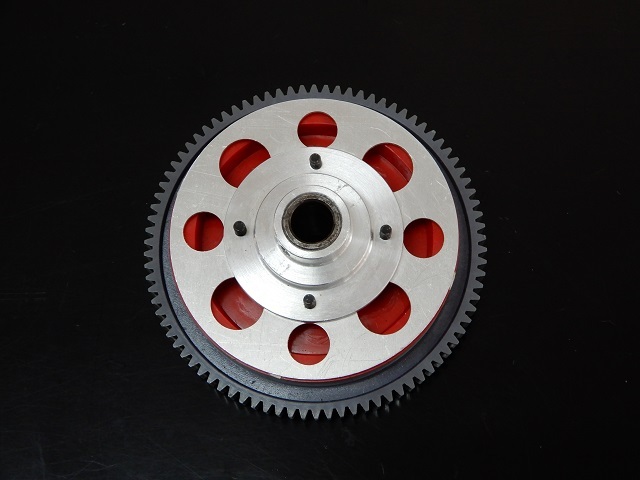

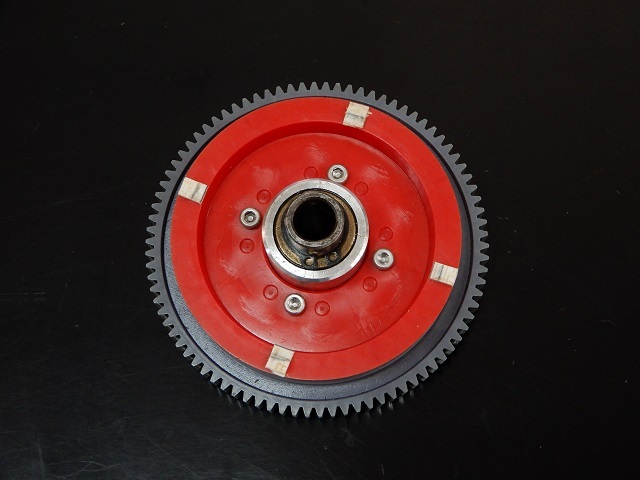

エンジン始動後にクラッチが切れない状態の原因として、メインローターを右回転（正回転）させるときは軽く回る（ワンウェイクラッチの働きによるもの）のに、左回転（逆回転）させるとメインギヤが回ると同時にクラッチベルを回す動作がとても重く、回転抵抗の大きな状態であることがまずオカシイなと。

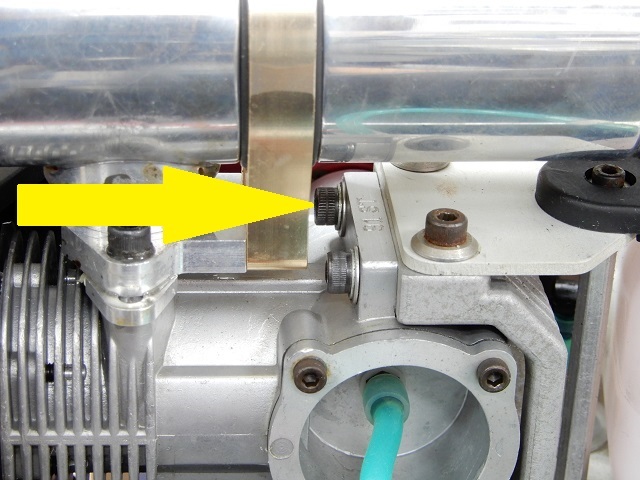

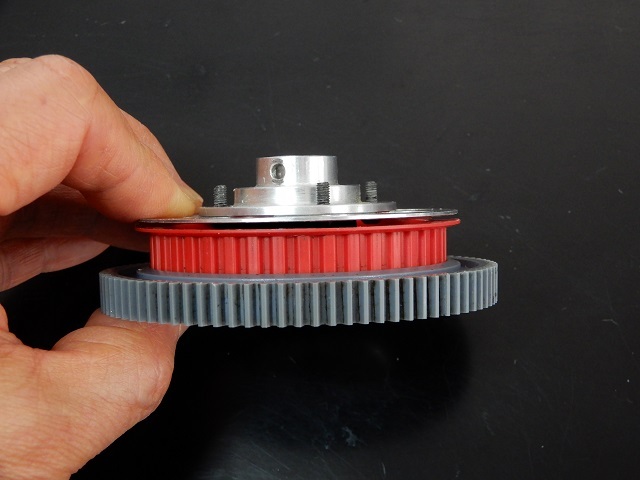

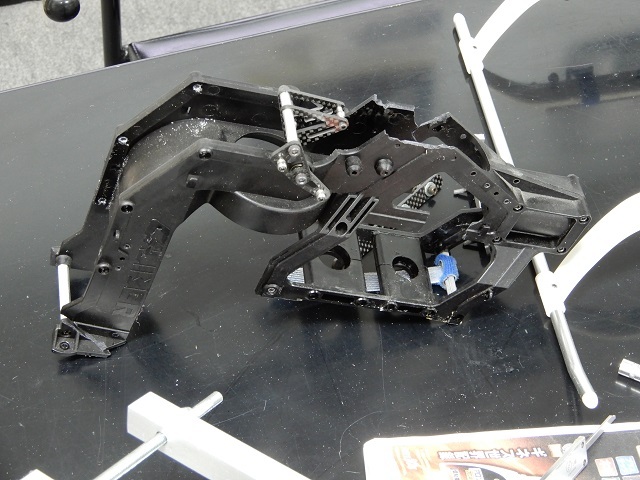

点検するとドライブピニオンギヤとメインギヤにバックラッシュが全く無いので、クラッチベル上部ベアリング部固定ボルトとメインマストベアリング部固定ボルト（黄矢印）を緩め、ドライブピニオンとメインギヤの間にティッシュペーパーを挟んでからベアリング上部固定ボルトを締めてバックラッシュを与えました。（青矢印部分）
それとクラッチベルが4mmほど上下に動くのでスターターカップリングの取り付け位置を補正し、クラッチベルを動かないように固定。

バックラッシュは出ましたが、クラッチベル中央スターターシャフトとエンジンに付くクラッチセンターに傾きが生じて回転抵抗が残っている為、エンジン固定ボルトとエンジンマウント取り付けボルトを緩め、センター出しを行ってからエンジン固定ボルトとマウント取り付けボルトを締め付けることで、クラッチベルの回転抵抗が減少し最初よりも軽く回るようになりました。


しかし、まだ回転抵抗があるのでクラッチベル上部ベアリング2箇所の固定ボルト（赤矢印）の上下共に緩めセンター出しを行うとかなり軽く回るようになり、クラッチ系の位置関係は正常になったようです。
（画像の上の矢印部分はピッチフレームの奥のメインフレームにボルトがあります）



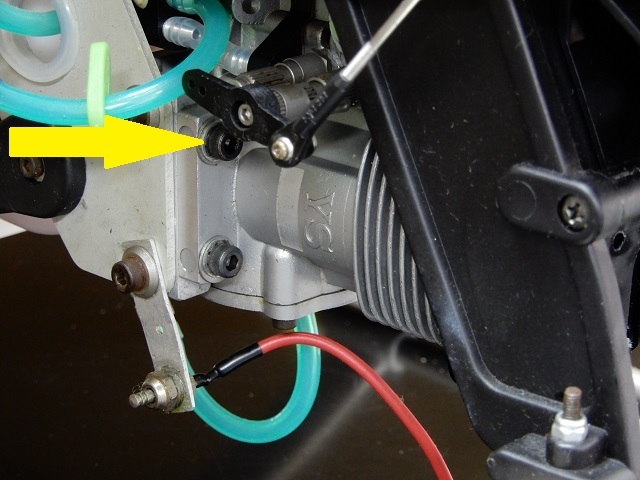

プラグヒート用コードの装着。
ボディを付けた状態でプラグヒート用ケーブルの取り付けが不可能なため、延長コードを取り付けました。
アース側もエンジンのバックプレート取り付けボルトと共締めして延長しています。

アミーゴ50 2号機 -3

アミーゴ50 2号機の初飛行を行おうとYFC飛行場へ。
不具合が多く見つかり現場で応急処置を施したあと戻ってきてから修復作業を行いました。


重心位置を合わせておらず、急遽オモリになるものとしてプライヤーをボディ内にテープで固定し、その重さと同じバランスウエイトを貼り付けました。



燃料をタンクに送油したところ、サブタンクの口金から燃料漏れがあったので、シリコンボンドを口金部分全面に塗布。
タンク内を洗浄する時に口金のゴムパッキンを損傷させたようで、密閉性が悪くなったようです。



エンジンが始動せず、初爆もない状態でプラグの点検やニードルの開度調整を何度も行っても全く掛からない状態でした。
そのうち燃料過多でエンジンロックする始末。
メインニードルではないと思い現場でアイドル調整バルブを分解してみるとバルブの切り欠き部分がズレている状態だったので、位置合わせを行って始動してみると何事もなかったように掛かりました。
事前にこの部分を分解・清掃しており、その時にズレたものと思います。



エンジンが回るようになったもののクラッチが切れない状態であり、そのままスロー回転状態を続け徐々に回転を上げていったいったところ、メインローターのアンバランスのような大きな振動が出ました。

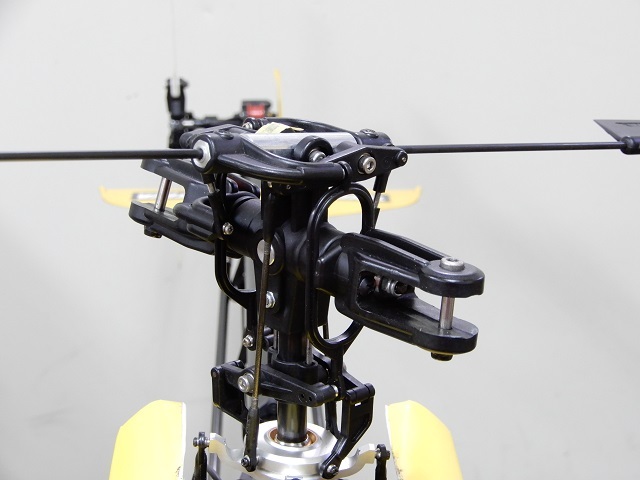

よく見てみるとメインローターグリップの付くスピンドルが片側に引っ張られた状態であることが判明。
これ以上のことは飛行場では不可能と判断し、片付けて帰ってきました。

ヘッドを分解しスピンドル関係の組付け状態を点検すると、ベアリングとカラーの位置関係が説明書通りになっておらずスピンドルに取り付けられているメインローターグリップがスピンドルに対しスラスト方向に動いてしまう不具合がありました。
説明書通りにカラーの位置を変更したところ、メインローターグリップはスラスト方向に動く事も無く組み付け完了。（事前の点検不良が原因ですね）
Yさんが組み上げられたものであればこのような組付け間違いは無かったと思いますが、他の人が組付けたことで不具合が発生し、まともに浮かすことも出来なかったのではないかと思います。
クラッチの切れ不良を改善したあとエンジンを掛けて様子確認ですね。


.

アミーゴ50 2号機 -2

エンジンはYさんが使用していた　OS MAX-50SX-H RING Hyper 。
マフラーも一緒に受け取っていますので、それを装着しました。








送信機・・・・・SANWA SD-10G
受信機・・・・・SANWA RX-631
バッテリー・・・KK HOBBY LiFeバッテリー 6.6V 2100mA
レギュレータ・・フタバ サーボ用レギュレーター PS-01
サーボ・・・・・Blue Arrow D50011MG
テールサーボは4.8V仕様なので、PS-01レギュレータを使用し5Vを出力します。
ピッチサーボのホーン取付け角度とヘッド周りのリンケージ長さは説明書通りにせず、自分の飛行スタイルに合うように調整しています。



ジャイロ・・・・JR G490T
JR製ヘディングロックジャイロの購入は、ブラーボ91の G7000T 以来です。
ヘディングロックではないNEJ-3000ジャイロを持っていますが、SANWAプロポでは作動しない為、G490Tの購入となりました。




テールサーボ・・JR NES-2700G
旧タイプのNES-2700Gでは不動の可能性がありましたが、JR G490Tジャイロに接続したところ問題なく作動しました。
調べてみたところNES-2700GサーボはJRスーパーサーボ（テールサーボ）となるため、G490Tでの使用が可となっていました。
ラダーサーボトレイはTAYA製ではなく、Quest NEO CALIBER E6S 550のものを流用。




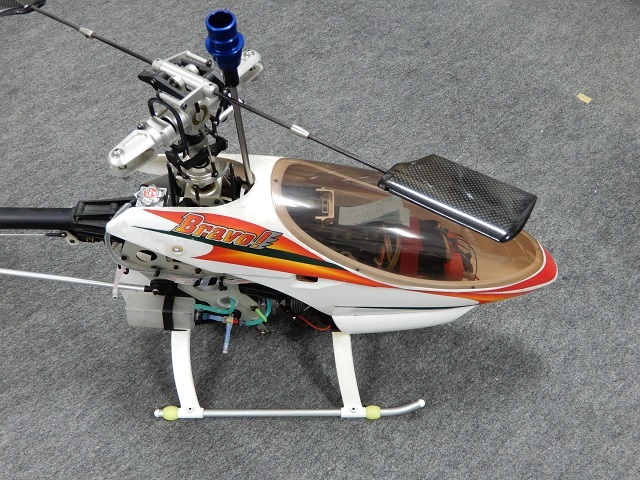

50クラス　スタビライザーバー付きヘリコプター「アミーゴ 50」の完成。
メインローター・・・ジグソー GP4 600 UD CARBON (JR エルゴ50から拝借)




.
